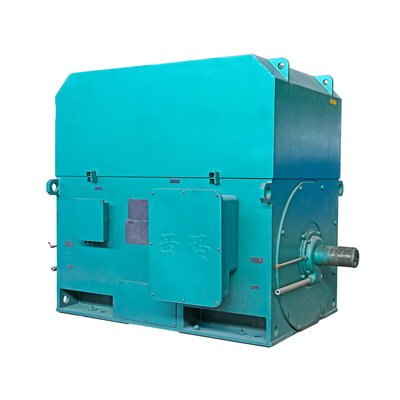

Montaggio del motore a corrente alternata di alta tensione di alta efficienza di YKS 3551-2 220KW 92% IMB3

  • YKS 3551-2 220kW 92% High Efficiency High Voltage AC Motor IMB3 Mounting
Luogo di origine La Cina
Marca Simo Motor
Certificazione 3C, CE, GOST, CNAS, UL, QMS, EMS
Numero di modello Alta efficienza di serie di YKK e motore asincrono trifase di alta tensione
Quantità di ordine minimo 1
Imballaggi particolari Pacchetto di legno solido
Tempi di consegna 50-60 giorni lavorativi
Termini di pagamento T/T
Dettagli
Tipo Alta efficienza di serie di YKK e motore asincrono trifase di alta tensione Pagina H355-H1120
Tensione 3kV, 6kV, 6.6kV, 10kV, ecc No. Dei pali 2P, 4P, 6P, 8P, 10P, 12P, 16P
Grado di efficienza Grado 3 Grado di protezione IP23
Potere 185kW-25000kW Frequenza 50Hz, 60Hz o controllo di velocità variabile di frequenza
tipo di raffreddamento IC01, IC06 Montaggio del tipo IM B3, IM B35, V15, ecc
Evidenziare

Motore a corrente alternata di alta efficienza di 92%

,

3551-2 motore a corrente alternata ad alta tensione

,

Motore a corrente alternata di alta tensione di 220KW IMB3
Lasciate un messaggio
Descrizione di prodotto

Alta efficienza della FIM B3 di YKS-3551-2-220kW-6kV-IP23-Class e motore asincrono trifase di alta tensione



Parametri del motore



Tipo: Alta efficienza della FIM B3 di YKS-3551-2-220kW-6kV-IP23-Class e motore asincrono trifase di alta tensione
Potere stimato 220 Chiuso a chiave serri/coppia di torsione stimata 0,6
Corrente nominale 26,8 Corrente bloccato/corrente nominale 7,0
Velocità 2975 Max. Torque/coppia di torsione stimata 1,8
Efficienza 92,0 J (carico) 16
Fattore di potenza 0,86 Peso 1810



Vantaggi tecnici

L'alta efficienza della FIM B3 di YKS-3551-2-220kW-6kV-IP23-Class ed il motore asincrono trifase di alta tensione ha caratteristiche di 220 chilowatt di potere stimato, 26,8 A della corrente nominale, 2975 r/min della velocità, 92,0% di efficienza, 0,86 fattori di potenza del φof di Cos. La sua coppia di torsione stimata di coppia di torsione bloccata è 0,6, la corrente bloccata è 7,0, la coppia di torsione massima ha valutato la coppia di torsione è 1,8, J (carico) è 16 ed il peso è di 1810 chilogrammi.



Una scatola terminale del rifornimento di alimentazione di rete è messa per i motori ad alta tensione sotto 2,000kW. Per i motori sopra 2,000kW, oltre al contenitore di terminale principale, le scatole terminali ausiliarie (cioè visto dal determinare l'estremità, c'è un contenitore di terminale a sinistra e quello sulla destra rispettivamente) sono messe di fronte al contenitore di terminale principale; I punti della stella della bobina dello statore sono condotti alle scatole terminali ausiliarie invece di collegamento all'interno del motore, di modo che gli utenti possono collegare il trasformatore corrente per proteggere i motori. Non forniremo il trasformatore corrente se non ci sono le istruzioni speciali. Quando gli utenti ci invitano specialmente a fornire un trasformatore corrente, negozieremo reciprocamente per selezionare il trasformatore corrente con lo stesso modello per incitarli a abbinare a vicenda.



Caratteristiche di prodotto

Questa serie di motore asincrono trifase di alta e bassa tensione presenta molti vantaggi, quali la struttura compatta, alta efficienza leggera e, vibrazione economizzatrice d'energia, a basso rumore, bassa, l'alta affidabilità, tempo di impiego lungo, installazione e manutenzione facile, ecc.



Stati di operazione

La temperatura ambiente è -15℃~+40℃; Altitudine ≤1KM; ed umidità ≤90% dell'aria di media mensile (se la temperatura è 25℃).



Ampia applicazione

Questa serie di motore si applica in tutti i tipi di machineries differenti, quali i ventilatori dell'aria, i compressori, le pompe idrauliche, i frantoi, le tagliatrici ed altre attrezzature e può anche essere considerata il motore principale fra la miniera di carbone, l'industria del macchinario, la centrale elettrica ed altri generi di industrie e di imprese estraenti.



Esposizione di profilo

Montaggio del motore a corrente alternata di alta tensione di alta efficienza di YKS 3551-2 220KW 92% IMB3 0

I nostri vantaggi

Siamo un'impresa di sviluppo e fabbricante specializzata in grande e tensione media, alta e bassa, motori di CC e di CA, motori sincroni, motori di alta efficienza e motori protetti contro le esplosioni; una progettazione e una fabbricazione del motore integrata fornitore della centrale elettrica, elaborazione meccanica, fabbricazione di modello e ingegneria completa automatica. I nostri prodotti pricipalmente si applicano nella energia elettrica, in carbone, in petrolio, nell'estrazione mineraria che esplorano, nella metallurgia, in ferrovie, nel trasporto, nella chimica, nell'agricoltura, nella potenza idraulica, nella navigazione e nelle aree alta tecnologie, che è il produttore sostenente del motore designato specialmente dal Ministero delle ferrovie.



Servizio ampliato

Abbiamo proposto il concetto di servizio «di personalizzazione» conformemente ai bisogni reali dei clienti nel caso di tutti i requisiti speciali. potete presentare i requisiti speciali e progetteremo uno schema esclusivo secondo i vostri requisiti. contattici di progettazione specifica e del prezzo.



Tipi disponibili di YKS



Tipo



Potere stimato

chilowatt



Corrente nominale



Velocità

r/min



Efficienza

%



Fattore di potenza

Cosφ

Coppia di torsione bloccata

Bloccato

Corrente

Max. Torque

Momento di inerzia del carico



Peso

Chilogrammo

Stimato

Coppia di torsione

Stimato

Corrente

Coppia di torsione stimata

Y

YKS
Y, YKS4001-2 220 16,1 2975 91,9 0,86 0,6 7,0 1,8 16 2305 2705
Y, YKS4002-2 250 18,2 2975 92,1 0,86 0,6 7,0 1,8 18 2400 2800
Y, YKS4003-2 280 20,4 2975 92,3 0,86 0,6 7,0 1,8 20 2460 2860
Y, YKS4004-2 315 22,8 2975 92,7 0,86 0,6 7,0 1,8 22 2560 2960
Y, YKS4005-2 355 25,3 2975 93,1 0,87 0,6 7,0 1,8 24 2590 2990
Y, YKS4006-2 400 28,4 2975 93,4 0,87 0,6 7,0 1,8 27 2650 3050
Y, YKS4007-2 450 31,9 2975 93,6 0,87 0,6 7,0 1,8 30 2710 3110
Y, YKS4502-2 500 35,4 2970 93,7 0,87 0,6 7,0 1,8 54 3195 3545
Y, YKS4503-2 560 39,6 2970 93,9 0,87 0,6 7,0 1,8 58 3260 3610
Y, YKS4504-2 630 44,5 2970 94,0 0,87 0,6 7,0 1,8 63 3340 3690
Y, YKS4505-2 710 49,5 2970 94,1 0,88 0,6 7,0 1,8 75 3400 3750
Y, YKS4506-2 800 55,7 2970 94,3 0,88 0,6 7,0 1,8 80 3460 3810
Y, YKS5003-2 900 62,6 2980 94,4 0,88 0,6 7,0 1,8 88 4850 5350
Y, YKS5004-2 1000 69,4 2980 94,5 0,88 0,6 7,0 1,8 93 4980 5480
Y, YKS5005-2 1120 77,6 2980 94,7 0,88 0,6 7,0 1,8 98 5120 5620
Y, YKS5006-2 1250 85,4 2980 94,9 0,89 0,6 7,0 1,8 102 5230 5730
Y, YKS5007-2 1400 95,5 2980 95,1 0,89 0,6 7,0 1,8 105 5280 5780
Y, YKS5604-2 1600 109,0 2985 95,2 0,89 0,6 7,0 1,8 108 5750 6350
Y, YKS5605-2 1800 121,2 2985 95,3 0,90 0,6 7,0 1,8 112 6050 6650
Y, YKS5606-2 2000 134,3 2985 95,5 0,90 0,6 7,0 1,8 115 6250 6850
Y, YKS6303-2 2240 150,2 2980 95,7 0,90 0,6 7,0 1,8 120 8150 8950
Y, YKS6305-2 2500 167,6 2980 95,7 0,90 0,6 7,0 1,8 150 8800 8950
Y, YKS6307-2 2800 187,7 2980 95,7 0,90 0,6 7,0 1,8 170 9200 10000
Y, YKS6309-2 3150 210,9 2980 95,8 0,90 0,6 7,0 1,8 190 9600 10400
Y, YKS4001-4 220 16,3 1485 91,9 0,85 0,7 7,0 1,8 80 2105 2505
Y, YKS4002-4 250 18,4 1485 92,1 0,85 0,7 7,0 1,8 90 2155 2555
Y, YKS4003-4 280 20,6 1485 92,2 0,85 0,7 7,0 1,8 100 2230 2630
Y, YKS4004-4 315 23,1 1485 92,5 0,85 0,7 7,0 1,8 110 2285 2685
Y, YKS4005-4 355 25,7 1485 92,6 0,86 0,7 7,0 1,8 122 2380 2780
Y, YKS4006-4 400 28,9 1485 92,8 0,86 0,7 7,0 1,8 136 2500 2900
Y, YKS4007-4 450 32,4 1485 93,2 0,86 0,7 7,0 1,8 151 2590 2990
Y, YKS4502-4 500 36,0 1490 93,3 0,86 0,7 7,0 1,8 200 3250 3600
Y, YKS4503-4 560 40,2 1490 93,6 0,86 0,7 7,0 1,8 220 3300 3650
Y, YKS4504-4 630 45,1 1490 93,8 0,86 0,7 7,0 1,8 240 3350 3700
Y, YKS4505-4 710 49,9 1490 94,4 0,87 0,7 7,0 1,8 270 3430 3780
Y, YKS4506-4 800 56,1 1490 94,6 0,87 0,7 7,0 1,8 300 3510 3760
Y, YKS5003-4 900 62,4 1490 94,7 0,88 0,7 7,0 1,8 310 4070 4570
Y, YKS5004-4 1000 69,2 1490 94,8 0,88 0,7 7,0 1,8 320 4270 4770
Y, YKS5005-4 1120 77,4 1490 94,9 0,88 0,7 7,0 1,8 340 4370 4870
Y, YKS5006-4 1250 85,4 1490 95,0 0,89 0,7 7,0 1,8 370 4480 4980
Y, YKS5007-4 1400 95,3 1490 95,3 0,89 0,7 7,0 1,8 400 4620 5100
Y, YKS5604-4 1600 108,8 1490 95,4 0,89 0,7 7,0 1,8 560 6070 6670
Y, YKS5605-4 1800 122,3 1490 95,5 0,89 0,7 7,0 1,8 570 6180 6680
Y, YKS5606-4 2000 135,6 1490 95,7 0,89 0,7 7,0 1,8 580 6350 6850
Y, YKS6303-4 2240 151,7 1490 95,8 0,89 0,6 7,0 1,8 600 8050 8800
Y, YKS6305-4 2500 169,3 1490 95,8 0,89 0,6 7,0 1,8 660 8400 9150
Y, YKS6307-4 2800 189,6 1490 95,8 0,89 0,6 7,0 1,8 740 8800 9550
Y, YKS6309-4 3150 213,1 1490 95,9 0,89 0,6 7,0 1,8 840 9200 10000
Y, YKS4004-6 220 17,4 985 91,4 0,80 0,7 6,0 1,8 218 2290 2690
Y, YKS4005-6 250 19,7 985 91,6 0,80 0,7 6,0 1,8 245 2345 2745
Y, YKS4006-6 280 22,0 985 91,8 0,80 0,7 6,0 1,8 272 2420 2820
Y, YKS4007-6 315 24,1 985 92,1 0,82 0,7 6,0 1,8 302 2510 2910
Y, YKS4502-6 355 26,7 990 92,4 0,83 0,7 6,0 1,8 330 3090 3440
Y, YKS4503-6 400 30,0 990 92,6 0,83 0,7 6,0 1,8 360 3150 3500
Y, YKS4504-6 450 33,7 990 92,8 0,83 0,7 6,0 1,8 390 3210 3560
Y, YKS4505-6 500 37,3 990 93,2 0,83 0,7 6,0 1,8 450 3290 3640
Y, YKS4506-6 560 41,2 990 93,5 0,84 0,7 6,0 1,8 480 3370 3620
Y, YKS5003-6 630 46,2 990 93,8 0,84 0,7 6,0 1,8 490 4000 4610
Y, YKS5004-6 710 51,9 990 94,0 0,84 0,7 6,0 1,8 510 4160 4720
Y, YKS5005-6 800 58,4 990 94,2 0,84 0,7 6,0 1,8 530 4250 4820
Y, YKS5006-6 900 64,8 990 94,4 0,85 0,7 6,0 1,8 560 4350 4950
Y, YKS5007-6 1000 71,8 990 94,6 0,85 0,7 6,0 1,8 600 4460 5050
Y, YKS5603-6 1120 80,2 990 94,8 0,85 0,7 6,0 1,8 615 5650 6250
Y, YKS5604-6 1250 88,4 990 94,9 0,86 0,7 6,0 1,8 625 5850 6450
Y, YKS5605-6 1400 98,6 990 95,3 0,86 0,7 6,0 1,8 640 6250 6850
Y, YKS5606-6 1600 112,6 990 95,4 0,86 0,7 6,0 1,8 660 6500 7100
Y, YKS6304-6 1800 126,5 990 95,5 0,86 0,6 6,0 1,8 1100 8250 8950
Y, YKS6305-6 2000 140,5 990 95,6 0,86 0,6 6,0 1,8 1250 8700 9400
Y, YKS6307-6 2240 157,3 990 95,6 0,86 0,6 6,0 1,8 1400 9200 9900
Y, YKS6309-6 2500 175,6 990 95,6 0,86 0,6 6,0 1,8 1600 9900 3187
Y, YKS4502-8 220 18,3 745 91,1 0,76 0,7 6,0 1,8 240 2837 3192
Y, YKS4503-8 250 20,8 745 91,3 0,76 0,7 6,0 1,8 280 2842 3296
Y, YKS4504-8 280 23,2 745 91,6 0,76 0,7 6,0 1,8 320 2946 3453
Y, YKS4505-8 315 25,6 745 92,1 0,77 0,7 6,0 1,8 360 3103 3453
Y, YKS4506-8 355 28,8 745 92,4 0,77 0,7 6,0 1,8 400 3238 3588
Y, YKS5002-8 400 32,0 745 92,5 0,78 0,7 6,0 1,8 835 4010 4480
Y, YKS5003-8 450 35,9 745 92,7 0,78 0,7 6,0 1,8 930 4070 4540
Y, YKS5004-8 500 39,3 745 93,1 0,79 0,7 6,0 1,8 1010 4180 4670
Y, YKS5005-8 560 43,9 745 93,3 0,79 0,7 6,0 1,8 1025 4300 4840
Y, YKS5006-8 630 47,3 745 93,8 0,82 0,7 6,0 1,8 1050 4440 4950
Y, YKS5007-8 710 53,2 745 94,0 0,82 0,7 6,0 1,8 1080 4560 5050
Y, YKS5603-8 800 59,8 740 94,2 0,82 0,7 6,0 1,8 1560 5500 6100
Y, YKS5604-8 900 67,2 740 94,3 0,82 0,7 6,0 1,8 1640 5740 6340
Y, YKS5605-8 1000 73,6 740 94,5 0,83 0,7 6,0 1,8 1720 6000 6600
Y, YKS5606-8 1120 82,3 740 94,7 0,83 0,7 6,0 1,8 1800 6320 6830
Y, YKS6306-8 1250 91,7 745 94,8 0,83 0,7 6,0 1,8 2100 7350 8100
Y, YKS6307-8 1400 102,6 745 94,9 0,83 0,7 6,0 1,8 2350 7700 8450
Y, YKS6308-8 1600 117,3 745 94,9 0,83 0,7 6,0 1,8 2700 8050 8800
Y, YKS6309-8 1800 131,9 745 94,9 0,83 0,7 6,0 1,8 3100 8500 9300
Y, YKS4505-10 220 19,4 595 91,0 0,72 0,7 5,5 1,8 400 3245 3595
Y, YKS4506-10 250 21,7 595 91,2 0,73 0,7 5,5 1,8 450 3253 3603
Y, YKS5002-10 280 23,8 595 91,6 0,74 0,7 5,5 1,8 937 4000 4500
Y, YKS5003-10 315 26,7 595 91,9 0,74 0,7 5,5 1,8 1015 4080 4580
Y, YKS5004-10 355 29,7 595 92,1 0,75 0,7 5,5 1,8 1150 4210 4710
Y, YKS5005-10 400 33,4 595 92,3 0,75 0,7 5,5 1,8 1225 4280 4780
Y, YKS5006-10 450 36,5 595 92,5 0,77 0,7 5,5 1,8 1600 4350 4850
Y, YKS5007-10 500 40,4 595 92,7 0,77 0,7 5,5 1,8 1400 4480 5520
Y, YKS5602-10 560 44,6 595 92,9 0,78 0,7 6,0 1,8 1600 5200 5800
Y, YKS5603-10 630 50,1 595 93,1 0,78 0,7 6,0 1,8 1700 5380 5980
Y, YKS5604-10 710 56,3 595 93,3 0,78 0,7 6,0 1,8 1800 5590 6190
Y, YKS5605-10 800 61,6 595 93,8 0,80 0,7 6,0 1,8 1900 5810 6410
Y, YKS5606-10 900 69,1 595 94,0 0,80 0,7 6,0 1,8 2000 6100 6700
Y, YKS6305-10 1000 76,7 595 94,1 0,80 0,7 6,0 1,8 2600 7600 8200
Y, YKS6306-10 1120 85,8 595 94,2 0,80 0,7 6,0 1,8 2950 8000 8600
Y, YKS6307-10 1250 95,7 595 94,3 0,80 0,7 6,0 1,8 3300 8400 9000
Y, YKS6308-10 1400 107,1 595 94,3 0,80 0,7 6,0 1,8 3700 8850 9500
Y, YKS6309-10 1600 122,5 595 94,3 0,80 0,7 6,0 1,8 4200 9250 9900
Y, YKS5003-12 220 19,4 495 90,9 0,72 0,7 5,5 1,8 1350 4100 4600
Y, YKS5004-12 250 22,0 495 91,1 0,72 0,7 5,5 1,8 1722 4160 4660
Y, YKS5005-12 280 24,6 495 91,3 0,72 0,7 5,5 1,8 1870 4200 4700
Y, YKS5006-12 315 27,2 495 91,6 0,73 0,7 5,5 1,8 1920 4330 4830
Y, YKS5007-12 355 30,6 495 91,8 0,73 0,7 5,5 1,8 2020 4450 4950
Y, YKS5602-12 400 34,4 495 92,0 0,73 0,7 6,0 1,8 2130 5250 5850
Y, YKS5603-12 450 38,6 495 92,2 0,73 0,7 6,0 1,8 2170 5380 5980
Y, YKS5604-12 500 42,8 495 92,5 0,73 0,7 6,0 1,8 2210 5560 6160
Y, YKS5605-12 560 47,0 495 92,9 0,74 0,7 6,0 1,8 2250 5800 6400
Y, YKS5606-12 630 52,8 495 93,1 0,74 0,7 6,0 1,8 2280 6020 6620
Y, YKS6305-12 710 59,4 495 93,3 0,74 0,7 6,0 1,8 2800 7500 8100
Y, YKS6306-12 800 66,5 495 93,8 0,74 0,7 6,0 1,8 3000 7950 8550
Y, YKS6307-12 900 74,9 495 93,8 0,74 0,7 6,0 1,8 3400 8400 9050
Y, YKS6308-12 1000 83,2 495 93,8 0,74 0,7 6,0 1,8 3800 8800 9450
Y, YKS6309-12 1120 93,2 495 93,8 0,74 0,7 6,0 1,8 4300 9250 9950
