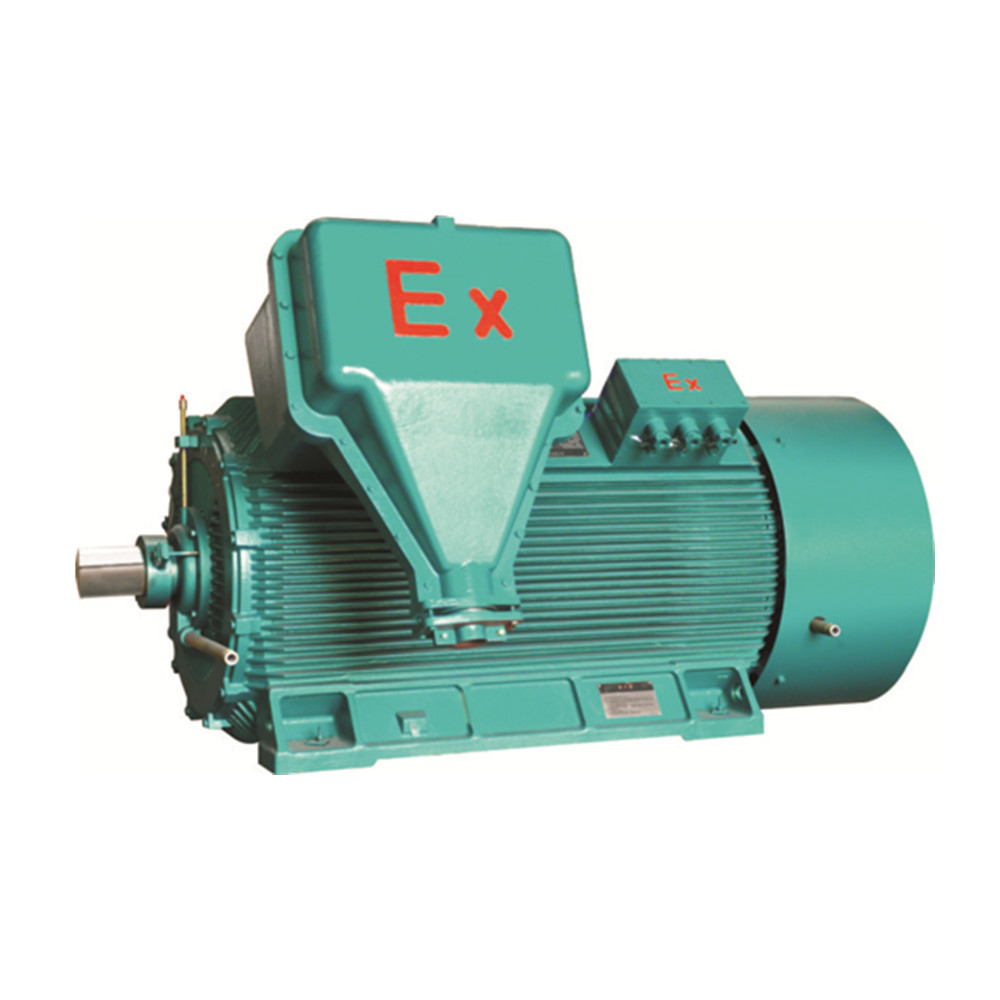

Struttura protetta contro le esplosioni dei motori H355 H560 di alta tensione IMB3 di YBX2 3551-2

  • YBX2 3551-2 IMB3 HV Explosion Proof Motors H355 H560 Frame
Luogo di origine La Cina
Marca Simo Motor
Certificazione 3C, CE, GOST, CNAS, UL, QMS,EMS
Numero di modello Motore asincrono trifase protetto contro le esplosioni di alta efficienza di alta tensione di serie
Quantità di ordine minimo 1
Imballaggi particolari Pacchetto di legno solido
Tempi di consegna 50-60 giorni lavorativi
Termini di pagamento T/T
Dettagli
Tipo Motore asincrono protetto contro le esplosioni di alta tensione di YBX2 3551-2 Pagina H355-H560
Tensione 6kV, 10kV No. Dei pali 2P, 4P, 6P, 8P, 10P
Grado di efficienza GB30254 grado 2 Segno di protetto contro le esplosioni Exd II B T4 GB
Potere 185KW Frequenza 50Hz, controllo di velocità variabile di frequenza
tipo di raffreddamento IC411, IC416 Montaggio del tipo IM B3, IM B35, IM V15, ecc
Evidenziare

Motori elettrici di alta tensione IMB3

,

Motori protetti contro le esplosioni della struttura H560

,

3551-2 motori protetti contro le esplosioni
Lasciate un messaggio
Descrizione di prodotto

Motore asincrono trifase protetto contro le esplosioni di alta efficienza di alta tensione della FIM B3-Exd II BT4 GB di YBX2-3551-2-185-IP55-Class



Motore Paramaters



Tipo: Motore asincrono trifase protetto contro le esplosioni di alta efficienza di alta tensione della FIM B3-Exd II BT4 GB di YBX2-3551-2-185-IP55-Class
Potere stimato 185 Corrente bloccato/corrente nominale 7,0
Corrente nominale 22,8 Max. Torque/coppia di torsione stimata 2,0
Velocità 2985 Inerzia rotazionale 3
Efficienza 93,0 Inerzia rotazionale di Onload 12
Fattore di potenza 0,84 Peso 2085
Chiuso a chiave serri/coppia di torsione stimata 0,7



Vantaggi tecnici

Il motore asincrono trifase protetto contro le esplosioni ad alta tensione di serie YBX2 può sostituire YB560~710 il motore asincrono trifase protetto contro le esplosioni ad alta tensione di serie (struttura di raffreddamento del tubo IC511). Ed il segno protetto contro le esplosioni è ExdBT4Ⅱ GB, che può sostituire il Ⅱ AT1Gb di Exd, il Ⅱ AT2 GB di Exd, il Ⅱ AT3 GB di Exd, il Ⅱ AT4 GB di Exd, il Ⅱ BT1Gb di Exd, il Ⅱ BT2 GB di Exd e il Ⅱ BT3 GB di Exd.





L'alta efficienza che protetta contro le esplosioni di alta tensione della FIM B3-Exd II BT4 GB di YBX2-3551-2-185-IP55-Class il motore asincrono trifase ha caratteristiche di 185kW ha valutato il potere, 22.8A della corrente nominale, 2985 r/min della velocità, 93,0% di efficienza, 0,84 φ di Cos del fattore di potenza. Ed il suo toprque stimato di coppia di torsione bloccata è 0,7, la corrente nominale corrente bloccata è 7,0, la coppia di torsione massima ha valutato la coppia di torsione è 2,0, l'inerzia rotazionale è 3, l'inerzia rotazionale del onload è 12 ed il peso è 2085.



Caratteristiche di prodotto

Questa serie di motore presenta i vantaggi, come la proprietà protetta contro le esplosioni eccellente, l'alta affidabilità, la struttura compatta, la cassaforte, la protezione dell'ambiente, la vibrazione, a basso rumore basso, facili installare e mantenere.



Stati di operazione

La temperatura ambiente è -15℃~+40℃; Altitudine ≤1KM; ed umidità ≤90% dell'aria di media mensile (se la temperatura è 25℃).



Ampia applicazione

Questa serie di motore può ampiamente applicarsi per determinare i generi differenti di macchine generali, quale il compressore, pompa idraulica, il frantoio, il verricello, la centrifuga, la tagliatrice, trasportatori ecc. YB2, motore asincrono trifase protetto contro le esplosioni di alta tensione di serie YBX2 può fornire sempre il potere di azionamento eccellente ed incontrare bene il cliente non abbia bisogno di materia in dell'interno, in all'aperto, il plateau, il tipo del umido-calore o altre condizioni di lavoro.



Esposizione di profilo

Struttura protetta contro le esplosioni dei motori H355 H560 di alta tensione IMB3 di YBX2 3551-2 0

Tipi disponibili di YBX2



Tipo



chilowatt

Potere stimato



Corrente nominale



r/min

Velocità



%

Efficienza



Cosφ

Fattore di potenza



Coppia di torsione bloccata

Coppia di torsione stimata



Bloccato

Corrente

Corrente nominale



Max. Torque

Coppia di torsione stimata



Momento di inerzia

chilogrammo•m2





Momento di inerzia del carico

chilogrammo•m2





Peso

Chilogrammo
Velocità sincrona 3000 r/min
YBX2-3551-2 185 22,8 2985 93,0 0,84 0,7 7,0 2,0 3 12 2085
YBX2-3552-2 200 24,6 2985 93,2 0,84 0,7 7,0 2,0 3 13 2135
YBX2-3553-2 220 27,0 2985 93,3 0,84 0,7 7,0 2,0 4 14 2180
YBX2-3554-2 250 30,7 2985 93,4 0,84 0,7 7,0 2,0 4 16 2290
YBX2-3555-2 280 33,5 2985 93,6 0,86 0,7 7,0 2,0 5 17 2320
YBX2-4001-2 315 37,5 2985 93,9 0,86 0,7 7,0 2,0 6 19 3030
YBX2-4002-2 355 42,2 2985 94,1 0,86 0,7 7,0 2,0 6 21 3125
YBX2-4003-2 400 47,4 2985 94,5 0,86 0,7 7,0 2,0 7 23 3235
YBX2-4004-2 450 53,2 2985 94,7 0,86 0,7 7,0 2,0 7 26 3250
YBX2-4501-2 500 58,2 2985 95,0 0,87 0,7 7,0 2,0 8 28 3520
YBX2-4502-2 560 65,1 2985 95,1 0,87 0,7 7,0 2,0 8 31 3590
YBX2-4503-2 630 73,2 2985 95,2 0,87 0,7 7,0 2,0 9 34 3755
YBX2-4504-2 710 82,4 2985 95,3 0,87 0,7 7,0 2,0 9 37 3830
YBX2-5001-2 800 91,5 2985 95,6 0,88 0,7 7,0 2,0 17 41 5420
YBX2-5002-2 900 102,8 2985 95,7 0,88 0,7 7,0 2,0 18 45 5565
YBX2-5003-2 1000 114,1 2985 95,8 0,88 0,7 7,0 2,0 19 48 5725
YBX2-5004-2 1120 127,7 2985 95,9 0,88 0,7 7,0 2,0 21 52 5895
YBX2-5601-2 1250 140,6 2985 96,1 0,89 0,7 7,0 2,0 30 56 8100
YBX2-5602-2 1400 157,3 2985 96,2 0,89 0,7 7,0 2,0 32 61 8180
YBX2-5603-2 1600 179,6 2985 96,3 0,89 0,7 7,0 2,0 35 66 8250
Velocità sincrona 1500 r/min
YBX2-3551-4 185 22,7 1485 93,4 0,84 0,8 6,5 2,0 6 67 2420
YBX2-3552-4 200 24,5 1485 93,6 0,84 0,8 6,5 2,0 6 72 2485
YBX2-3553-4 220 26,9 1485 93,7 0,84 0,8 6,5 2,0 7 78 2545
YBX2-3554-4 250 30,5 1485 93,8 0,84 0,8 6,5 2,0 7 87 2630
YBX2-3555-4 280 34,2 1485 93,9 0,84 0,8 6,5 2,0 8 97 2685
YBX2-4001-4 315 37,9 1485 94,1 0,85 0,8 6,5 2,0 9 108 3100
YBX2-4002-4 355 42,6 1485 94,3 0,85 0,8 6,5 2,0 10 120 3195
YBX2-4003-4 400 48,0 1485 94,4 0,85 0,8 6,5 2,0 11 133 3265
YBX2-4004-4 450 53,9 1485 94,6 0,85 0,8 6,5 2,0 12 147 3350
YBX2-4501-4 500 59,0 1485 94,8 0,86 0,8 6,5 2,0 15 161 3935
YBX2-4502-4 560 66,0 1485 95,0 0,86 0,8 6,5 2,0 16 178 3980
YBX2-4503-4 630 74,0 1485 95,2 0,86 0,8 6,5 2,0 18 197 4145
YBX2-4504-4 710 83,3 1485 95,4 0,86 0,8 6,5 2,0 19 218 4310
YBX2-5001-4 800 93,7 1485 95,5 0,86 0,8 6,5 2,0 36 241 5810
YBX2-5002-4 900 105,3 1485 95,6 0,86 0,8 6,5 2,0 38 266 5980
YBX2-5003-4 1000 116,9 1485 95,7 0,86 0,8 6,5 2,0 40 290 6125
YBX2-5004-4 1120 130,8 1485 95,8 0,86 0,8 6,5 2,0 41 318 6220
YBX2-5601-4 1250 144,0 1485 96,0 0,87 0,7 6,5 2,0 65 347 8280
YBX2-5602-4 1400 161,3 1485 96,0 0,87 0,7 6,5 2,0 70 380 8580
YBX2-5603-4 1600 184,1 1485 96,1 0,87 0,7 6,5 2,0 77 421 8920
Velocità sincrona 1000 r/min
YBX2-3553-6 160 20,7 988 93,0 0,80 0,8 6,0 2,0 7 157 2515
YBX2-3554-6 185 23,9 988 93,2 0,80 0,8 6,0 2,0 8 180 2590
YBX2-3555-6 200 25,8 988 93,4 0,80 0,8 6,0 2,0 9 193 2680
YBX2-4001-6 220 27,6 988 93,5 0,82 0,8 6,0 2,0 13 210 3080
YBX2-4002-6 250 31,3 988 93,7 0,82 0,8 6,0 2,0 14 236 3150
YBX2-4003-6 280 35,0 988 93,9 0,82 0,8 6,0 2,0 15 262 3210
YBX2-4004-6 315 39,2 988 94,2 0,82 0,8 6,0 2,0 16 291 3270
YBX2-4501-6 355 43,6 988 94,4 0,83 0,8 6,0 2,0 29 325 3940
YBX2-4502-6 400 49,1 988 94,4 0,83 0,8 6,0 2,0 31 361 4075
YBX2-4503-6 450 55,1 988 94,7 0,83 0,8 6,0 2,0 33 401 4215
YBX2-4504-6 500 61,0 988 95,0 0,83 0,8 6,0 2,0 36 441 4370
YBX2-5001-6 560 68,3 988 95,1 0,83 0,8 6,0 2,0 47 487 5860
YBX2-5002-6 630 76,7 988 95,2 0,83 0,8 6,0 2,0 50 540 6030
YBX2-5003-6 710 86,3 988 95,4 0,83 0,8 6,0 2,0 54 600 6240
YBX2-5004-6 800 97,1 988 95,5 0,83 0,8 6,0 2,0 59 666 6465
YBX2-5601-6 900 107,8 988 95,6 0,84 0,7 6,0 2,0 100 737 8170
YBX2-5602-6 1000 119,7 988 95,7 0,84 0,7 6,0 2,0 110 806 8460
YBX2-5603-6 1120 133,9 988 95,8 0,84 0,7 6,0 2,0 115 888 8755
YBX2-5604-6 1250 149,2 988 96,0 0,84 0,7 6,0 2,0 120 974 9060
Velocità sincrona 750 r/min
YBX2-4001-8 160 21,8 743 92,9 0,76 0,8 5,5 2,0 14 317 3130
YBX2-4002-8 185 25,2 743 93,1 0,76 0,8 5,5 2,0 15 362 3200
YBX2-4003-8 200 26,8 743 93,3 0,77 0,8 5,5 2,0 16 389 3260
YBX2-4004-8 220 29,4 743 93,4 0,77 0,8 5,5 2,0 17 424 3320
YBX2-4501-8 250 33,0 743 93,5 0,78 0,8 5,5 2,0 26 477 3745
YBX2-4502-8 280 36,9 743 93,7 0,78 0,8 5,5 2,0 29 529 3905
YBX2-4503-8 315 41,4 743 93,9 0,78 0,8 5,5 2,0 32 589 4060
YBX2-4504-8 355 46,6 743 94,0 0,78 0,8 5,5 2,0 36 657 4270
YBX2-5001-8 400 51,7 743 94,2 0,79 0,8 5,5 2,0 62 732 5685
YBX2-5002-8 450 58,1 743 94,3 0,79 0,8 5,5 2,0 66 814 5815
YBX2-5003-8 500 63,4 743 94,8 0,80 0,8 5,5 2,0 69 895 5990
YBX2-5004-8 560 71,0 743 94,9 0,80 0,8 5,5 2,0 73 991 6130
YBX2-5601-8 630 78,8 743 95,0 0,81 0,7 5,5 2,0 125 1100 7610
YBX2-5602-8 710 88,8 743 95,0 0,81 0,7 5,5 2,0 131 1224 7915
YBX2-5603-8 800 99,8 743 95,2 0,81 0,7 5,5 2,0 137 1360 8205
YBX2-5604-8 900 112,2 743 95,3 0,81 0,7 5,5 2,0 145 1508 8495

Nota: L'efficienza del motore è determinata con il metodo di valore raccomandato per perdita smarrita. La massa del motore è il valore teorico, che devia dal valore reale.
